在石油化工、电力工程和市政管网建设中，煨弯加工作为管道系统成型的关键工序，直接影响工程的安全性与施工效率。随着项目对管道承压能力与空间适配要求的提高，大口径厚壁钢管的煨弯加工、不同材质管道的煨弯参数设置以及煨弯后质量检测标准成为行业关注焦点。煨弯加工不仅涉及设备选型与工艺设计，还需综合考虑材料特性、弯曲半径与热处理要求。本文将围绕上述核心问题，结合实际生产数据，系统解析煨弯加工的技术要点，为工程单位提供可操作的参考依据。

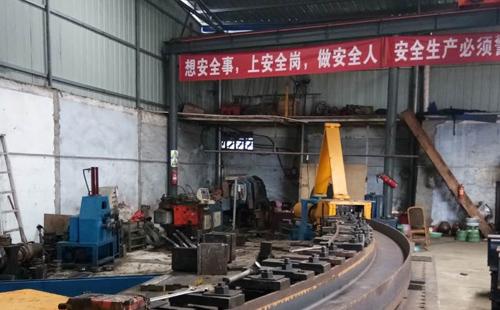

大口径厚壁钢管煨弯加工的工艺难点与解决方案
大口径厚壁钢管（如外径≥325mm，壁厚≥14mm）在煨弯过程中易出现椭圆度超标、壁厚减薄率过大、内侧起皱等问题，主要源于材料刚性高、塑性变形难度大。
冷煨工艺适用于中等口径和壁厚的钢管，但对于大口径厚壁管，通常采用中频感应加热煨弯。该工艺通过局部加热至900-1000℃，使材料进入塑性状态，再施加机械力完成弯曲。加热温度需精确控制，过高会导致晶粒粗化，过低则增加回弹。
弯曲半径一般设定为管径的3-5倍（3D-5D），过小半径会显著增加壁厚减薄风险。以Φ406×16mm碳钢管为例，采用4D弯曲半径中频煨弯，实测外弧壁厚减薄率控制在8.5%以内，椭圆度小于6%，符合GB/T 12459标准要求。
（案例：某长输管线项目需煨制Φ508×20mm钢管，初始采用冷煨工艺，回弹量达7°，无法满足角度精度；改用中频加热至950℃后煨弯，回弹控制在2°以内，后续焊接装配误差减少40%）
建议煨弯前对管材进行超声波检测，排除内部缺陷。煨弯过程中实时监测弯曲角度与弧长，采用激光测距仪辅助定位，确保几何精度。
不同材质管道煨弯的参数设置与热处理要求
不同材质的管道因化学成分与机械性能差异，需采用差异化的煨弯工艺与后续处理措施。
碳钢管道（如Q235、20#钢）塑性好，适用冷煨与热煨。冷煨时室温不低于5℃，避免低温脆裂；热煨后可自然冷却，一般无需热处理。不锈钢管道（如304、316L）导热性差，冷煨易产生加工硬化，推荐采用热煨，加热温度控制在1100-1150℃，煨弯后需进行固溶处理，防止晶间腐蚀。
合金钢管道（如15CrMo、12Cr1MoV）含有铬、钼等元素，高温下易产生脆性相，煨弯后必须进行正火+回火处理，以恢复材料韧性。例如，15CrMo钢管煨弯后在720-750℃回火2小时，可使硬度降至220HB以下，满足焊接预热要求。
（案例：某化工厂不锈钢管道煨弯后未做固溶处理，运行6个月后弯管内侧出现微裂纹，经检测为应力腐蚀开裂；后续批次煨弯后实施1050℃水冷固溶，连续运行2年无异常）
铝及铝合金管道煨弯温度较低，通常为300-450℃，需防止过热导致熔化。铜管可冷煨，但大口径时建议加热至400-600℃进行热煨，避免裂纹。
煨弯加工后的质量检测与验收标准
煨弯加工完成后的质量检测是确保管道安全运行的最后一道关口。检测内容包括几何尺寸、壁厚变化、表面质量与无损探伤。
几何检测项目包括：弯曲角度（允许偏差±0.5°）、弯曲半径（偏差≤±2.5%）、椭圆度（一般要求≤8%）。使用专用量具或三坐标测量仪进行检测，确保与设计图纸一致。
壁厚检测应在弯管的外弧、内弧和中性层位置进行超声波测厚，外弧减薄率应控制在设计壁厚的10%以内。对于高压管道，要求更为严格，部分标准限定在7%以内。
表面质量检查需观察是否有裂纹、折叠、过烧、起皱等缺陷。内侧轻微褶皱在一定范围内可接受，但深度不得超过壁厚的5%。
（案例：某电厂高压蒸汽管道弯管在安装前进行射线检测，发现内弧区域存在微小裂纹，追溯工艺参数发现加热速度过快导致热应力集中；调整加热速率后，连续生产15个弯管均未发现缺陷）
无损检测根据介质与压力等级选择：一般管道采用磁粉或渗透检测表面缺陷；高压、高温或有毒介质管道需进行超声波或射线检测内部质量。检测标准应符合NB/T 47013或GB/T 29712等相关规范。
综上所述，煨弯加工是一项技术密集型工艺，涉及材料科学、热处理与精密检测。通过科学设定工艺参数、严格控制加热与成型过程、规范执行检测流程，可确保弯管质量满足复杂工程的应用需求，保障管道系统的长期安全运行。
甘公网安备：62012102000533号
